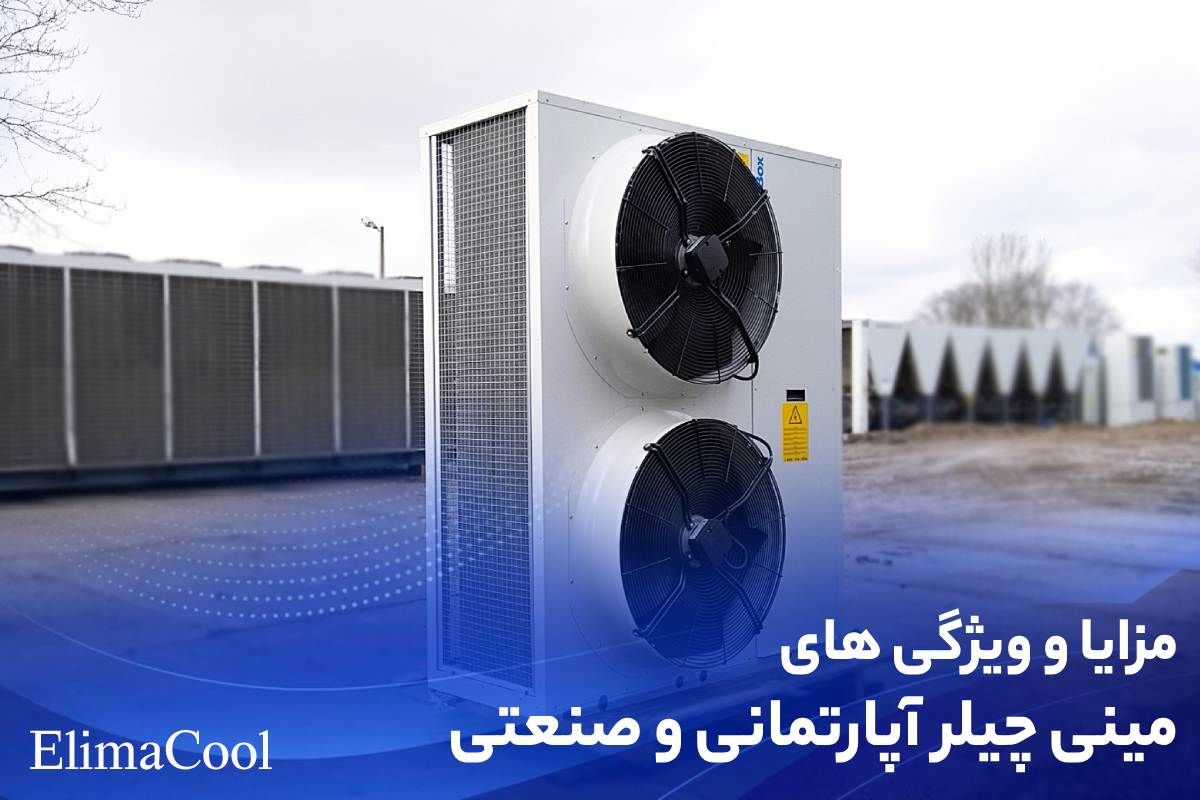

مزایا و ویژگی های مینی چیلر آپارتمانی و صنعتی

مینی چیلرهای آپارتمانی یکی از انواع چیلرهای ساختمانی است که در ظرفیت های برودتی بین 3 تن تبرید (واحدهای با متراژ حداکثر 100 متر مربع) تا 10 تن تبرید (واحد های مسکونی و ویلایی با متراژ حداکثر 350 متر مربع) به صورت گسترده مورد استفاده قرار می‌گیرد. این نوع از سیستم تهویه مطبوع، به دلیل کیفیت بالای هوای تولیدی، در دسته سیستم‌های تهویه مطبوع لوکس قرار می‌گیرند که نسبت به سایر سیستم‌های تهویه مطبوع گرانقیمت تر نیز هستند.

مینی چیلرهای صنعتی در خنک کاری پروسه‌ها و فرآیندهای صنعتی مورد استفاده قرار می‌گیرند. به عنوان مثال، در ماشین آلات تزریق پلاستیک برای خنک کاری قالب و در ماشین آلات صنعتی تراشکاری جهت خنک کاری روغن هیدرولیک و یا در ماشین‌های برش لیزر فایبر جهت خنک کاری سورس و هد ماشین لیزر به صورت گسترده مورد استفاده قرار می‌گیرند.

با توجه به اینکه مینی چیلر نوعی از چیلرهای تراکمی هستند، عمدتا به دلایل اقتصادی و فنی به صورت هواخنک ساخته می‌شود. در یک بررسی کلی می‌توان گفت که تمامی مینی چیلرهای آپارتمانی و مینی چیلرهای صنعتی دارای پمپ سیرکولاتور و منبع انبساط به صورت استاندارد کارخانه‌ای هستند و بدین جهت سیکل راه اندازی آنها بسیار سریع، ساده و آسان است.

بیشتر بخوانید : چیلر خانگی چیست؟ اجزا و مزایای آن در واحدهای مسکونی

نحوه عملکرد مینی چیلر

مینی چیلرها همانند سایر انواع چیلرهای تراکمی، بر اساس سیکل تبرید تراکمی بخار کار می‌کنند. سیال مایع که عموما آب و یا زوعن است، وارد اواپراتور مینی چیلر می‌شود. آب چیلد ورودی به مینی چیلر دارای دمای 12 الی 15 درجه سانتیگراد است و پس از خروج از اواپراتور دارای دمایی بین 7 الی 10 درجه سانتیگراد است. مبرد مایع داخل اواپراتور، پس از تبادل حرارت با آب چیلد، به گاز تبدیل شده و توسط کمپرسور مینی چیلر از اواپراتور خارج می‌شود. کمپرسور مینی چیلرهای خانگی از نوع اسکرال هرمتیک یا بسته و کمپرسور مینی چیلر صنعتی از نوع سیلندر پیستونی انتخاب می‌شود.

اجزا مینی چیلر خانگی و صنعتی

مینی چیلرها دارای 4 بخش اصلی و دو بخش فرعی می‌باشند. این بخش ها به شرح ذیل است:

1. کمپرسور

2. اواپراتور

3. شیر انبساط

4. کندانسور

5. پمپ سیرکولاتور ( بخش فرعی)

6. منبع انبساط ( بخش فرعی)

کمپرسور مینی چیلر صنعتی و آپارتمانی

کمپرسور مهمترین و قلب مینی چیلر است. کمپرسور همانطور که از اسم آن مشخص است، وظیفه افزایش فشار گاز مبرد در سیکل تبرید را بر عهده دارد. کمپرسور با استفاده از فرآیند تراکم گازها، مبرد گازی کم فشار با دمای کم که از اواپراتور خارج شده است را متراکم می‌کند و با افزایش فشار و دمای، گاز پرفشار سوپرهیت را به سمت کندانسور منتقل می‌کند.

در مینی چیلرهای خانگی یا آپارتمانی، به دلیل افزایش راندمان، کاهش سرو و صدا و ارتعاش و تعمیرات سده تر، از کمپرسور اسکرال دور ثابت استفاده می‌شود. البته در مینی چیلرهای بسیار پیشرفته، می توان از کمپرسور دیجیتال نیز استفاده نمود که در کشور ایران به دلیل عدم تامین قطعه شیر برقی این کمپرسور، عموما تمایلی به استفاده از کمپرسور دیجیتال که ویژه کنترل ظرفیت برودتی است، استفاده نمی‌شود.

در مینی چیلرهای صنعتی، از کمپرسور پیستونی سمی هرمتیک یا نیمه بسته استفاده میشود. علت این امر، سازگاری بالاتر کمپرسور سیلندر پیستونی در شرایط عملکردی سخت و قابلیت تحمیل تنش های اعمالی محیط های صنعتی است.البته کمپرسور پیستونی سمی هرمتیک دارای راندمان بسیار کم و سطح صدا و ارتعاش بالاتری است.

از عوامل موثر بر عملکرد و راندمان کمرپسورهای مین چیلر، سرعت چرخش یا دوران، فرکانس جریان برق ورودی، نوع مبرد، فشار مکش یا ساکشن و در نهایت فشار دهش یا دیسشارژ است.

اواپراتور مینی چیلر آپارتمانی و صنعتی

اواپراتور مینی چیلرهای صنعتی و آپارتمانی عموما از نوع پوسته لوله است. البته در کاربردهای صنعتی که نیاز به استفاده از آب مقطر جهت جلوگیری از رسوب گذاری در خط تولید است، از اواپراتورهای صفحه ای با صفحات استنلس استیل استفاده می‌شود.

اواپراتورهای پوسته لوله با توجه به شرایط سختی آب کشور و کیفیت آب در دسترس، بسیار مورد علاقه طراحان و سازندگان واحد های مسکونی است. در اواپراتور پوسته لوله، جریان مبرد از داخل لوله های مسی و جریان آب داخل پوسته فولادی در جریان است. در داخل لوله های مسی، از توربولاتور آلومینیومی جهت افزایش اغتشاش جریان و افزایش راندمان انتقال حرارت استفاده می‌شود.

اواپراتورهای صفحه ای، عموما از نوع جوشی با صفحات استنلس استیل است. از این نوع از اواپراتورها در کاربردهای صنعتی استفاده می شود که فضای کافی برای نصب وجود ندارد و ترجیح به استفاده از مینی چیلر کامپکت و فشرده است. کاربرد دیگر اواپراتورهای صفحه ای، در جایی است که می بایست هیچگونه ناخالصی وارد سیال خنک شونده نشود، مانند خنک کاری آب مقطر ماشین های لیزر و یا خنک کاری روغن هیدرولیک ماشین های فلزکاری.

شیر انبساط مینی چیلر صنعتی و آپارتمانی

شیر انبساط از مهمترین قطعات سیکل تبرید است که وظیفه کاهش و کنترل دمای مبرد در داخل اواپراتور مینی چیلر آپارتمانی و صنعتی را بر عهده دارد. در داخل شیرهای انبساط، عمل تغییر حجم و تغییر فاز مایع مبرد رخ میدهد که میزان افزایش حجم و کیفیت مبرد در ورود به داخل اواپراتور، نقشی بسیار مهم در اثر تبرید و راندمان مینی چیلر دارد و همچنین می توان به کمک شیر انبساط از ورود مایع به داخل کمپرسور و خرابی های ناشی از آن جلوگیری نمود. این امر توسط کنترل پارامتر سوپرهیت صورت می پذیرد. به طور کلی، دو نوع شیر انبساط ترموستاتیکی و شیر انبساط الکترونیکی در داخل مینی چیلرها استفاده می‌شود.

شیر انبساط ترموستاتیک

شیر انبساط ترموستاتیک یا Thermostatic expansion Valve شیر است که به صورت اتوماتیک و مکانیکی فشار و دبی مبرد در داخل اواپراتور را کنترل می کند. با افزایش بار برودتی اواپراتور، دبی جرمی مبرد را در داخل اواپراتور افزایش می دهد و با کاهش بار برودتی اواپراتور، دبی جرمی مبرد را در داخل اواپراتور کاهش میدهد. این عمل توسط دیافراگم شیر انبساط ترموستاتیکی در داخل اکسپشنش ولو اتفاق می‌افتد. دیافراگم شیر انبساط توسط سیگنال فشاری که از طریق بالب شیر انبساط و اکولایزر داخلی به آن ارسال می‌شود، منبسط و منقبض می‌شود و با تغییر موقعیت ساقه شیر، جریان دبی عبوری از شیر و فشار مبرد را تغییر میدهد. اجزای اصلی شیر انبساط ترموستاتیک شامل صافی، دیافراگم، بدنه شیر، حباب حسگر، محفظه عبور مبرد و فنر تنظیم میزان سوپرهیت است.

شیر انبساط الکترونیکی

با پیشرفت تکنولوژی های شیرهای انبساط، نوعی از شیرهای انبساط تولید شده اند که دارای دقت عملکرد بسیار بالاتری نسبت به شیرهای انبساط ترموستاتیکی است. شیرهای انبساط الکترونیکی، به واسطه استفاده از سنسورهای دما، فشار و برد الکترونیکی کنترل موقعیت شیر، دارای دقت عملکرد بسیار بالایی هستند. این شیرها از شیرهای انبساط ترموستاتیکی گرانقیمت تر هستند، ولی در سیستم های با قابلیت کنترل ظرفیت، ویژگیها و امکانات فوق العاده ای در جهت افزایش راندمان و ایمنی عملکرد سیستم برودت در اختیار سازندگان قرار می‌دهند.

شیر انبساط الکترونیکی EEV، بواسطه سیگنال دما و فشاری که از سوی سنسور دما وفشار نصب شده بر روی لوله ساکشن خروجی اواپراتور دریافت کی کند، میزان دبی جرمی مخلوط دو فازی مبرد را در داخل اواپراتور کنترل می کند و با کوچکترین تغییری در دمای سیال آب چیلد، تغییر وضعیت را به شیر انبساط اعمال میکند. شیرهای انبساط الکترونیک قابلیت تعریف الگرویتم های کنترلی مختلفی را دارند، اما در مینی چیلرها، عموما ازالگوریتم سورهیت ساپبت استفاده میشود. موتور شیر انبساط الکترونیکی مینی چیلر، از نوع استپر موتور با 1500 مرحله است که دقت بسیار بالایی را به همراه دارد.

کندانسور مینی چیلر صنعتی و آپارتمانی

با توجه به ظرفیت های برودتی مینی چیلرها، بهترین انتخاب برای کندانسور مینی چیلر آپارتمانی و صنعتی، کندانسور هوایی یا هواخنک است که در دو نوع مایکروچنل و فین پلیت تیوب موجود است. کویل های کندانسور فین پلیت تیوب شامل تعدادی لوله مسی به همراه قین آلومینیومی است که هوای محیط پس از برخورد با این فین ها، گرمای مبرد داخل لوله ها را جذب می کند و مبرد پرفشار گازی را به مبرد پرفشار مایع تبدیل می کند. با توجه به نیاز به گردش هوای کافی بر روی کندانسورهای مینی چیلرها، مین چیلرها باید در محیط باز نصب شوند و عموما در روی بام و یا بالکن ساختمان های مسکونی نصب میشود.

پمپ سیرکولاتور مینی چیلر

پمپ های مینی چیلر اسکرال الیماکول، عموما از نوع بشقابی و یا خطی هستند که در دسته پمپ های سانتریفیوژ قرار دارند. این پمپ ها، وظیفه چرخش آب چیلر در داخل مدار بسته چیلر و فن کویل ها را برعهده دارند. عموما دور پمپ های مینی چیلر، 1450 دور در دقیقه است و به دلیل ظرفیتهای پایین آن، از نوع تک فاز هستند.

منبع انبساط بسته مینی چیلر

منبع انبساط بسته یا منبع تحت فشار، وظیفه ثابت نگهداشتن فشار در مدار هیدرونیک را بر عهده دارد. این منابع از طریق یک تیوپ با دیافراگم که در درون آن قرار گرفته است و توسط نیتروژن پر شده است، وظیفه ثابت نگهداشتن فشار را برعهده دارد. منبع انبساط در داخل مینی چیلر بر روی خط رانش پمپ سیرکولاتور نصب میشوند و لذا هزینه های نصب و راه اندازی مینی چیلر ها در محل نصب را کاهش قابل ملاحظه ای میدهند.

تفاوت مینی چیلر آپارتمانی و مینی چیلر صنعتی

مینی چیلرهای آپارتمانی، در واحدهای مسکونی نصب می شوند و لذا شرایط عملکرد و بهره برداری آنها از قبل مشخص است. سیال آنها، آب چیلد با دمای 7 الی 10 درجه سانتیگراد است و نیازی به کنترل و مانیتورینگ از راه دور ندارند. اما در مینی چیلرهای صنعتی، کاربری مینی چیلر صنعتی در فرآیند ساخت و تولید مینی چیلر به شدت موثر است. به عنوان مثال، در مینی چیلرهای ویژه قالب های تزریق پلاستیک، دمای آب می بایست حدود 15 الی 20 درجه سانتیگراد باشد و نیازمند تانک آب بافر هستند. در کاربردهای خنک کاری مرکز داده، نیازمند آب چیلد با دمای 10 درجه سانتیگراد است و مخلوط آب و ضدیخ در درون لوله ها جریان دارد. از طرف دیگر، عموما در پروژه های صنعتی به دلیل شرایط محیط محل کار، نیاز به در نظر گرفتن ایمنی های ویژه محیط های صنعتی در زمان ساخت و تولید تجهیزات مینی چیلر است.

بیشتر بخوانید : انواع چیلر و راهنمای خرید چیلر

مزایای مینی چیلر

مینی چیلرها مزایای بسیار زیادی در پروژه های صنعتی و ساختمانی دارند و لذا به صورت گسترده ای مورد اقبال مشتریان قرار گرفته است. بخشی از مزایا و ویژگی‌های مینی چیلر در ادامه بیان شده است:

• قابلیت تغذیه چندین فن کویل و اتصال به چندین فن کویل در ساختمان

• قابلیت تامین آب خنک چندین تجهیز صنعتی به صورت همزمان

• عدم اثرگذاری فاصله ارتفاعی بین مینی چیلر و مصرف کننده

• قابلیت کارکرد به صورت دائم کار در طول فصول گرم و سرد سال

• عمر بالا و استهلاک پایین در مقایسه با اسپیلت و VRF

• مجهز به کمپرسورهای راندمان بالای اسکرال

• قابلیت نصب مینی چیلر آپارتمانی در تراس و بالکن

• هزینه‌های نصب و لوله کشی پایین

• سرعت بالای نصب و راه اندازی

• هزینه تعمیرات پایین
